LiFePO4
व्यक्तिगत LiFePO4 कोषहरु को बारे मा ३.२ वी वा ३.३ वी को एक नाममात्र भोल्टेज छ। हामी एक लिथियम फलाम फस्फेट ब्याट्री प्याक बनाउन श्रृंखला (सामान्यतया 4) मा धेरै सेलहरु को उपयोग।
- श्रृंखलामा चार लिथियम फलामको फस्फेट कोशिका प्रयोग गरेर, हामीलाई लगभग ~ १२..8-१-14.२ वोल्ट प्याक पूर्ण हुँदा दिन्छ। यो पारम्परिक लेड-एसिड वा AGM ब्याट्रीमा हामी फेला पार्न लागेका सबैभन्दा नजिकको चीज हो।
- लिथियम फलामको फस्फेट कोशिकासँग सिसा अम्ल भन्दा सेलको घनत्व बढी हुन्छ, वजनको एक अंशमा।
- लिथियम आइरन फस्फेट कोशिकाहरूको लिथियम आयनको तुलनामा कम सेल डनसिटी हुन्छ। यसले तिनीहरूलाई कम अस्थिर, सुरक्षित गर्न प्रयोग गर्दछ, लगभग एक देखि AGM प्याकहरूको लागि प्रतिस्थापन प्रस्ताव गर्दछ।
- लिथियम-आयन कक्षहरू जस्तै समान घनत्वमा पुग्न, हामीले लिथियम फलामको फास्फेट सेलहरू समानान्तरहरू तिनीहरूको क्षमता वृद्धि गर्न स्ट्याक गर्न आवश्यक छ। लिथियम आयन सेलको समान क्षमताको लिथियम आयरन फस्फेट ब्याट्री प्याक ठूलो हुन्छ, किनकि समान क्षमता हासिल गर्न समानान्तरमा अधिक कक्षहरू चाहिन्छ।
- लिथियम आइरन फस्फेट कोशिकाहरू उच्च-तापक्रम वातावरणमा प्रयोग गर्न सकिन्छ, जहाँ लिथियम आयन कक्षहरू +० सेल्सियसभन्दा माथि कहिल्यै प्रयोग हुँदैन।
- लिथियम फलामको फ्यास्फेट ब्याट्रीको विशिष्ट अनुमानित जीवन १००० बर्षको लागि १ charge००-२००० चार्ज चक्र हो।
- सामान्यतया लिथियम फलामको फस्फेट प्याकले charge 350० दिनसम्म यसको चार्ज राख्छ।
- लिथियम फलामको फस्फेट कोशिकासँग चार गुणा (xx) लेसिड एसिड ब्याट्रीको क्षमता हुन्छ।
लिथियम-आयन
व्यक्तिगत लिथियम-आयन कोशिकाहरु सामान्यतया 3.6V वा 3.7 भोल्ट को एक नाममात्र भोल्टेज छ। हामी एक ~ १२ भोल्ट लिथियम आयन ब्याट्री प्याक बनाउन श्रृंखला (सामान्यतया 3) मा धेरै सेलहरु को उपयोग।
- १२v पावर बैंकको लागि लिथियम-आयन सेलहरू प्रयोग गर्न, हामी उनीहरूलाई १२. 3 भोल्ट प्याक पाउन श्रृंखलामा get राख्छौं। लिथियम आयन कक्षहरू प्रयोग गरेर हामी सिल गरिएको लीड एसिड ब्याट्रीको नाममात्र भोल्टेजमा जान सक्दछौं यो सब भन्दा नजिक हो
- लिथियम आयन कक्षहरूको सेल सेल घनत्व हुन्छ लिथियम फलामको माथि हामीले माथि कुरा गरेको भन्दा। यसको मतलब हामीले चाहेको क्षमतामा कम थियौं। उच्च सेल घनत्व अधिक अस्थिरताको महँगोमा आउँदछ।
- लिथियम फलामको रूपमा, हामी पनि हाम्रो प्याकको क्षमता वृद्धि गर्न समानान्तरमा लिथियम-आयन कक्षहरू स्ट्याक गर्न सक्छौं।
- लिथियम आयन ब्याट्रीको विशिष्ट अनुमानित जीवन दुई वा तीन वर्ष वा to०० देखि 500०० चक्र चक्र हो।
- सामान्यतया लिथियम-आयन प्याकले charge०० दिनको लागि यसको चार्ज राख्दछ।
प्याक भोल्टेजहरू
म हाम्रो फेसबुक अनुयायीहरु मध्ये एक को प्रतिक्रिया को आधार मा यो सेक्सन जोड्ने छ।
कारण हामी लिथियम आयन ब्याट्री प्याक को लागी श्रृंखला मा ३ सेलहरु को उपयोग भोल्टेज छ। एक 4S लिथियम आयन प्याक धेरै उच्च भोल्टेज (~ 16.8v) जब पूरा हुन्छ। यसको विपरित त्यहाँ केहि रेडियोहरु छन् जो एक ३ एस लिथियम आयन प्याक को कम भोल्टेज को भोल्टेज को अन्त्य मा प्रदान गर्न सक्छन् भन्दा कम भोल्टेज को आवश्यकता छ। यदि हामी अझै एक 4S लिथियम आयन प्याक को उपयोग गर्न चाहानुहुन्छ, हामी भोल्टेज आउटपुट को प्रबंधन को लागी एक डीसी डीसी नियामक, एकीकृत गर्न को लागी आवश्यक छ। वा, जसरी मैले दोस्रो अनुच्छेद मा संकेत गरे, हामी लिथियम फलाम फास्फेट कोषहरु को उपयोग गर्न सक्दछौं, जसमा १४.२-१४.४ पूर्ण चार्ज छ। यो धेरै रेडियोहरु को लागी बिल्कुल ठीक छ, तर तपाइँको रेडियो को लागी भोल्टेज आवश्यकताहरु पढ्नुहोस्।
चार्ज
लिथियम आइरन फस्फेट + लिथियम आयन कक्षहरू चार्ज गर्न मिल्दोजुल्दो छ। दुबै स्थिर र वर्तमान र चार्जको लागि स्थिर भोल्टेज प्रयोग गर्दछ। यदि हामी च्यानलबाट एक DIY ब्याट्री प्याकको बारेमा कुरा गर्दैछौं, सौर वा डेस्कटप चार्जिंग सामान्यतया गियरको दुई टुक्रा द्वारा गरिन्छ।
- पहिले हामीसँग भोल्टेज र वर्तमान स्रोत छ। यो एक समायोज्य हिरन, वा उदाहरण को लागी सौर प्यानल हुन सक्छ।
- अर्को हामीसँग चार्ज कन्ट्रोलर छ। यसले भोल्टेज र वर्तमानलाई हाम्रो भोल्टेज / वर्तमान स्रोतबाट बाहिर आउँछ, BMS खुवाउँछ।
- अन्तमा, BMS प्याकमा विनियमित भोल्टेज पठाउँदछ। यसले कोशिकाबाट भोल्टेज पनि खान्छ जुन अरूसँग भन्दा बढी भोल्टेज हुन्छ। यसले अरूलाई समात्नको लागि अवसर दिन्छ। Bioenno के भन्छ बावजुद, कहिल्यै सीधा एक अनियमित स्रोत आफ्नो ब्याट्री (BMS वा छैन!) मा कहिल्यै जडान गर्नुहोस्।
चिसो मौसम
सबै ब्याट्रीहरूमा जस्तै, चिसोले लिथियम आयन वा लिथियम फलामको फस्फेट सेलहरू चार्ज हुनको लागि क्षमतालाई असर गर्छ। त्यसोभए हामीले ब्याट्री फ्रिजबाट तल झर्ने छैन भनेर निश्चित गर्न केहि गर्न आवश्यक छ। ब्याट्री चार्जिंग एक कारण हो जुन मैले चिसो मौसमको बखत शरण स्थानमा लगाउँछु। आश्रय भित्र ठण्ड माथी तापमान राख्न यो अपेक्षाकृत सजिलो छ, जबकि तपाईंको सौर्य शक्ति वा जेनेरेटर पाल बाहिर रहन्छन्। एउटा ट्रिकले यी सेलहरू फ्रिज गर्ने माथि राख्दछ, तिनीहरूलाई र रेडियो उपकरणहरू राखेर, एउटा बाकस भित्र। सबै रेडियोले तातो बनाउँदछ, त्यसैले (केही डिग्रीसम्म) वेंटिलेसन सीमित गर्दै, रेडियोबाट गर्मीले ब्याट्रीको वरिपरि ठाउँ न्यानो पार्नेछ। अर्को चाल भनेको ब्याट्री डिब्बेको छेउमा वा भित्र रासायनिक ह्यान्ड वार्मर प्रयोग गर्नु हो। मुख्य बुँदा भनेको सामान्य ज्ञान प्रयोग गर्नु हो। हामी जान्दछौं कि हामीले बैटरीहरू फ्रिजबाट माथि चार्ज गर्नु हुँदैन, अपरेटिंग अभ्यासहरूको साधारण परिवर्तनले यसलाई सजिलैसँग सुधार गर्न सक्दछ।
सन्तुलन
यदि तपाईं श्रृंखलामा एक भन्दा बढी सेलको साथ प्याक निर्माण गर्दै हुनुहुन्छ भने, तपाईंले सेलहरू प्याकमा वा चार्जरमा सन्तुलनमा राख्नु पर्छ।
यो औंल्याउन महत्त्वपूर्ण छ किनकी कसैले युट्यूब भिडियो वा ब्लग बनाउन सक्छ जसले तपाईंलाई प्याक कसरी बनाउने भनेर देखाउँदै छ, यसको मतलब यो होइन कि उनीहरूलाई आफूले के गरिरहेको छु भनेर ठ्याक्कै थाहा छ।
तल रेखा, तपाईंले या त मैन्युअल रूपमा आफ्नो सेलहरू सन्तुलन गर्न आवश्यक छ, वा सक्रिय रूपमा तपाईंको सेलहरू सन्तुलित गर्न आवश्यक छ। यदि तपाईं मेरो ब्याट्री प्याक प्रोजेक्टहरू मध्ये एक निर्माण गर्दै हुनुहुन्छ, र तपाईं एक साथ चार्ज र डिस्चार्ज गर्दा प्याक प्रयोग गरिरहनु भएको छ भने, सक्रिय ब्यालेन्सिंग जाने तरीका छ। अर्कोतर्फ, यदि तपाईं प्याक केवल डिस्चार्जिंगको लागि प्रयोग गर्दै हुनुहुन्छ, तिनीहरूलाई डिस्चार्जको लागि बाहिर मैदानमा लैजानुहुन्छ, त्यसपछि घर फर्केपछि एक पटक चार्ज गर्दै हुनुहुन्छ, प्राविधिक रूपमा तपाईंलाई प्याक डिस्चार्ज गर्दा कुनै पनि ब्यालेन्सिंगको आवश्यकता पर्दैन। यदि तपाईं सेलहरू पूर्ण ss वा s एस प्याकको रूपमा चार्ज गर्न लाग्नुहुन्छ भने, तपाईंलाई ब्यालेन्स चार्ज चाहिन्छ, वा व्यक्तिगत रूपमा तिनीहरूलाई चार्ज गर्नुहोस्। अवश्य पनि यदि तपाई १6650० ब्याट्री प्रयोग गर्दै हुनुहुन्छ, र तपाईको चार्जर एक पटकमा एक भन्दा बढी सेल चार्ज गर्न मिल्छ भने, तपाई सबै नै राम्रो हुनुहुन्छ!
BMS छनौट गर्दै
निम्न अनुच्छेद केवल तपाईंहरूसँग मात्र सम्बन्धित छ जो पूर्ण ब्याट्री प्याक निर्माण गर्न चाहानुहुन्छ। अब तपाईंले माथिको अनुच्छेदहरू पढ्नु भएको छ, तपाईं लिथियम आयन र लिथियम फलामको फास्फेट बिचको भोल्टेजेस बुझ्न सक्नुहुन्छ। यसको अर्थ BMS जुन तपाईं आफ्नो ब्याट्री प्याक को लागी प्रयोग गर्नुहुन्छ लिथियम आयन वा लिथियम फलामको लागि विशिष्ट हुन्छ। तपाईं च्यानलमा प्रोजेक्टहरूमा विभिन्न सन्तुलन बोर्डहरूको विभिन्न प्रकार पाउन सक्नुहुन्छ। हामी उनीहरूबाट आवश्यक हुन सक्ने क्षमताहरू द्वारा हामी सन्तुलन बोर्डहरू छान्छौं। बोर्ड छनौट गर्नु अघि हामीले यो जान्नु आवश्यक छ:
- कति बोर्डहरू हामी बोर्ड मार्फत तान्न चाहन्छौं
- श्रृंखलामा कति कक्षहरू छन्
- लिथियम आयन वा लिथियम आइरन फस्फेट सेलहरू प्रयोग गरिन्छ
- के बोर्डले सेल सन्तुलन प्रदान गर्दछ (यदि तपाईं BMS प्रयोग गर्दै हुनुहुन्छ भने सेल सन्तुलनको साथ सँधै एक प्राप्त गर्दछ)
जब तपाईंसँग यी नम्बरहरू छन्, तपाईं तिनीहरूलाई आफ्नो आपूर्तिकर्ताबाट सही BMS छनौट गर्न प्रयोग गर्न सक्नुहुन्छ। तपाईले मूल्यलाई हेर्नु हुँदैन जबसम्म तपाई आफ्ना आवश्यकताहरू बुझ्नुहुन्न। तपाईंले eBay र अलीबाबा विक्रेताहरूको पनि ख्याल राख्नु पर्छ। तिनीहरू प्राय: गलत रूपमा BMS बोर्डहरू लेबल गर्दछन् जुन उनीहरूले वास्तवमै प्रदान गर्छन् भन्दा बढी क्षमताहरू। त्यसैले आफ्नो सामान्य ज्ञान प्रयोग गर्नुहोस्। यदि मलाई थाहा छ म एउटा बीएमएसबाट १ amp एम्प लिदैछु, म सामान्यतया इबेबाट एउटा खरीद गर्दछु जुन amp० एम्पसम्म रेटेड हुन्छ।
किन तपाईं आफ्नो परियोजनामा BMS एकीकृत गर्न चाहानु सक्नुहुन्छ? राम्रो BMS ले यी सुविधाहरू प्रदान गर्दछ:
- अधिक भोल्टेज सुरक्षा
- अन्डर-भोल्टेज सुरक्षा
- सर्ट सर्किट सुरक्षा
- सन्तुलन
जब व्यक्तिले तपाईंलाई BMS प्रयोग नगर्न भन्दै छन् वा सन्तुलन आवश्यक पर्दैन, उनीहरूले BMS ले प्रदान गर्ने थप सुरक्षा बुझ्नु पर्दैन। चिन्ताको लागि खाना!

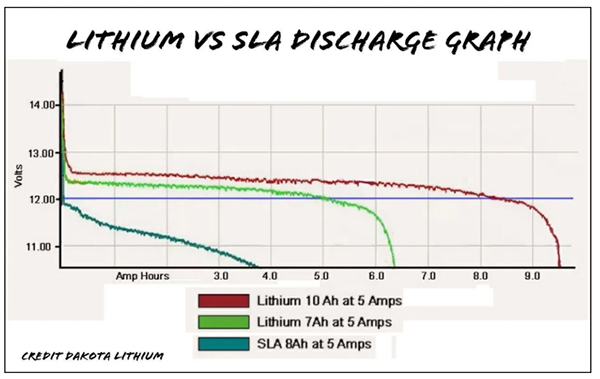

लिथियम बनाम SLA डिस्चार्ज ग्राफ
कहिलेकाँही मैले प्रयास गरे पनि अपरेटरहरूले भ्रममा समात्छन् कि समान क्षमताको सिल सिड एसिड ब्याट्री लिथियम आयन वा लिथियम आइरन फस्फेट प्याक भन्दा फरक छैन वा अझ राम्रो छैन। यो सामान्यतया मूल्यमा आधारित हुन्छ। त्यो पूर्ण मूर्खता हो!
यहाँ केहि तथ्यहरु छन्।
- लिड एसिड ब्याट्री प्रयोग नगरेको नम्बर एक कारण तौल हो। लिथियम र लिथियम आइरन फस्फेट प्याक तौलको अंश हुन्छन् जबकि अधिक सेल घनत्व प्रदान गर्दछ। यो अधिक अपरेटिंग समय, वा क्षेत्र मा धेरै लामो समय को लागी हाम्रो गियर शक्ति गर्न को लागी, आकार / तौल को वृद्धि बिना अनुवाद गर्दछ।
- सानो मोहर लगाइएको सिसाईस एसिड ब्याट्रीको भारी लोडमा अत्यधिक भोल्टेज ड्रप हुन्छ। तिनीहरू कहिल्यै उच्च एम्प्रेज अनुप्रयोगहरूको लागि डिजाइन गरिएको थिएन। वास्तवमा सानो सील छाप सिसा एसिड ब्याट्री लामो समय मा एक सानो लोड राख्न डिजाइन गरिएको थियो। आधुनिक १ 100० वाटको रेडियोबाट १ 15 देखि २० एम्पीस अनुप्रयोग लागू गर्दै, हामी महत्त्वपूर्ण भोल्टेज ड्रप अनुभव गर्दछौं। राम्रोसँग निर्मित लिथियम आयन वा लिथियम फलामको फास्फेट प्याकले सीसा एसिड ब्याट्रीको समान भोल्टेज ड्रप देखाउँदैन। लिथियम आयन र लिथियम फलामको फास्फेट प्याक डिस्चार्ज गर्दा लोडमा वास्तवमा भोल्टेज तुलनात्मक रूपमा सपाट हुन्छ।
- लिथियम-आयन वा लिथियम फलामको फ्यास्फेट ब्याट्री प्याकको बारेमा एक भ्रम "उनीहरूलाई चार्ज गर्न गाह्रो हुन्छ"। वास्तवमा लिथियम आयन र लिथियम आइरन फस्फेट प्याक सील गरिएको सिसाईड एसिड ब्याट्री भन्दा चार्ज गर्न सजिलो छ, यदि हामीले मात्र आफ्नो दिमाग खोल्नुभयो भने। हामीलाई थाहा हुनुपर्दछ कि हामीसँग श्रृंखलाहरू कति सेलहरू छन् र प्याकमा व्यक्तिगत कक्षाहरूको भोल्टेज हो। त्यसो भए प्याकमा स्थिर भोल्टेज स्थिर-वर्तमान लागू गर्न त्यो नम्बर प्रयोग गर्नुहोस्। यो आधारभूत गणित हो! त्यहाँ कुनै फ्लोट भोल्टेज वा कुनै चरणहरू छैनन् जब लिथियम वा लिथियम फलामको फास्फेट प्याक चार्ज हुन्छ। केवल स्थिर भोल्टेज स्थिर - वर्तमान। जब ब्याट्री यसको भोल्टेज कर्भको शीर्षमा पुग्छ, यो पूर्ण छ। कुनै फ्लोटिंग, वा अवशोषण छैन, .. यो भर्खर भर्दछ जब यो यसको भोल्टेज कर्भको शीर्षमा पुग्छ।
त्यसो भए इन्टरनेटमा धेरै गलत सूचनाहरू छन्। युट्युबमा त्यहाँ अझै धेरै छन्, YouTubers द्वारा संचालित जो कि त थाहा छैन वा अन्वेषण गरिएको छैन। तिनीहरूलाई निन्दा छैन, तर यो महत्त्वपूर्ण छ हामी प्रत्येकको लागि आफ्नै अनुसन्धान गर्नु। म स्वीकार गर्दछु कि सतहमा यो लिडियम अयोन वा लिथियम आइरन फस्फेट प्याकको तुलनामा लिड एसिड ब्याट्री किन्न सस्तो हुनेछ। मूल्य बाहेक अन्य धेरै कुराहरू छन्, जुन हामीलाई त्यस प्रश्नको वास्तविक जवाफ दिन्छ। म मेरो कुनै पनि प्रोजेक्टमा सीसा एसिड ब्याट्री प्रयोग गर्ने पनि विचार गर्दिन। त्यसोभए यसले लिथियम आयन र लिथियम आइरन फस्फेट छोड्छ। कुन प्रोजेक्टमा तपाईले प्रयोग गर्नु पर्छ? यहाँ मैले छनौट गरेको तरिका छ।
- यदि म अल्ट्रालाईट हिड्ने कोशिस गर्दैछु भने पैदल धेरै टाढा यात्रा गरिरहेको छु भने, लिथियम आयन जाने उत्तम मार्ग हुन सक्छ। ग्रेटर सेल डान्ससिटी लिथियम फलामको तुलनामा सानो प्याकेजमा लामो समयको लागि समय दिन्छ,
- यदि म सँग काम गर्न सजिलो केहि खोज्दै छु भने, S एस ली-आयनमा वाट घण्टाको अधिक मात्रा, जहाँ मैले परम्परागत रूपमा SLA ब्याट्रीमा प्रयोग गरेको थिए, LiFePO4 राम्रो विकल्प हो।
- यदि म एक अफ ग्रिड सौर जेनरेटर, १ 15००-२००० चक्र, शून्य रखरखाव, र १० वा अधिक वर्ष धेरै भण्डारण ब्याट्री को लागी राम्रो लगानी खोज्दै छु भने।
विश्वको कुनै पनि चीज जस्तै, हाम्रा प्रोजेक्टहरूको नतीजा हामी गर्छौं अनुसन्धानमा आधारित छन्। म प्राय: धेरै भिडियोहरू प्रकाशित नगर्ने बारेमा आलोचना गर्दछु, तर जब तपाइँ अनुसन्धान गर्नुहुन्छ र पृष्ठभूमि कार्य गर्नुहुन्छ, दैनिक कुनै पनि पुरानो crummy भिडियो बाहिर फाल्न असम्भव छ। त्यसोभए अनुसन्धान गर्ने मान्छेहरू गर्नुहोस्। अन्त मा यो धेरै इनामदायी हुनेछ।
लिथियम ब्याट्रीको साथ यात्रा गर्दै
नियमहरू एक क्षेत्रबाट अर्कोमा परिवर्तन हुन्छ र दिनको रात परिवर्तन हुन्छ। यस समयमा यस्तो देखिन्छ कि लिथियम ब्याट्रिमा सबैभन्दा धेरै प्रतिबन्धहरू उत्तर अमेरिकामा वा बाहिर उडानमा पाइन्छ। एफएए र टीएसए दुबै वेबसाइटका अनुसार १०० वटा घण्टा भन्दा बढीको लिथियम ब्याट्रीलाई एयरलाइन अनुमोदनको साथ क्यारी-अन ब्यागमा अनुमति दिन सकिन्छ, तर प्रत्येक यात्री दुई अतिरिक्त ब्याट्रीहरूमा सीमित छन्। लुग लिथियम ब्याट्रीहरू जाँच गरिएको झोलाहरूमा निषेध गरिएको छ। दुवै FAA वा TSA ले लिथियम आयन वा लिथियम आइरन फस्फेटको बिचमा कुनै फरक पार्दैन।
